BROSCHÜRENFERTIGUNGSSYSTEM DFS 1000

Professionelles Document Finishing mit Saug-Blasluft-Technik

Digitaldruck – und dann?

Mit der modernen Digitaldrucktechnik ist vieles möglich und die Anforderungen wachsen ständig, wie z.B.:
• Handbücher mit bis zu 100 Seiten erstellen
• Eine Broschüre mit einem Cover von 200g/m2 Papiergewicht produzieren
• Präsentationsmappen bestehend aus farbigen und Schwarzweiß-Drucken fertigen

Aber wie geht es nach dem Ausdruck weiter? Ist Ihre Druckweiterverarbeitung den technischen Möglichkeiten des Digitaldrucks ebenbürtig, z.B. auch bei schwieriger Oberflächenbeschaffenheit von Dokumenten? Wenn das Endprodukt wie vom „Profi“ aussehen soll, dann heißt die Lösung: Broschürenfertigungssysteme von HEFTER SYSTEMFORM.

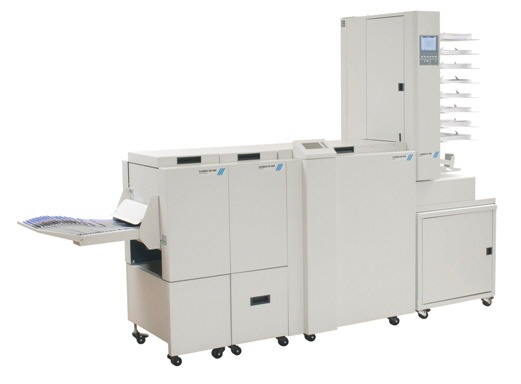

Ein komplettes System

Alles, was benötigt wird, um professionelle Broschüren zu fertigen, bietet das System DSF 1000 in Vollaustattung:
• Towercollator/ -feeder VF 1008 mit 8 Stationen und Saug-Blasluft-Zuführungen
• Bookletmaker BM 2000
• Fronttrimmer FTR 2000
• Squarefolder SQF 2000
• Schuppenbandablage

Modular und programmierbar

Die kleinste Kombination für das System 1000 besteht aus dem Towercollator/-feeder VF 1008 und dem Bookletmaker BM 2000 (Heft-Falz-Modul). Die weiteren Module können auch nachträglich integriert werden.
Für die Abzugsfolge der Blätter/Dokumente aus dem „Tower“ sind bereits Programme hinterlegt. Zusätzlich können Programme auch noch mittels eines großen, übersichtlichen Displays modifiziert und abgespeichert werden.

Towercollator/-feeder

Sammeln/Mehrfachabzug

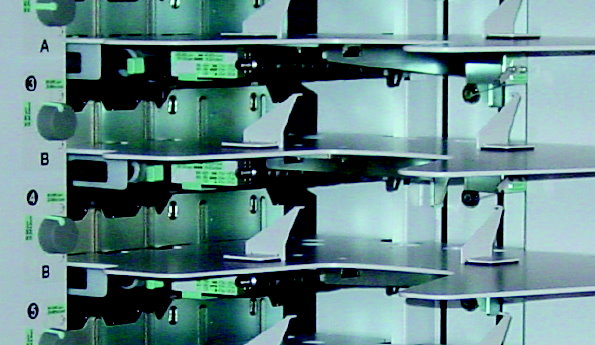

• Für den Abzug unterschiedlichster Papiersorten und -oberflächen sind die 8 Abzugsstationen dieses Towermoduls mit Saug-Blasluft-Technik ausgestattet. Der Tower kann nicht nur zum Sammeln der Blätter aus den einzelnen Stationen eingesetzt werden, sondern auch als Feeder mit Mehrfachabzug pro Station. Jede Station bietet eine Füllhöhe von bis zu 40 mm.
• Die Zuführstationen haben zusätzlich auch noch eine Kaskadefunktion:
Das bedeutet, dass mehrere Fächer mit dem gleichen Material gefüllt werden können. Sobald ein Fach leer ist, greift das System automatisch auf das nächste volle Fach mit gleichem Inhalt zu. Das so vervielfachte Einzugs-volumen ermöglicht ein noch wirt-schaftlicheres
Arbeiten.
• Der Towercollator/ -feeder VF 1008 kann auch selbständig als Sammelstation mit eigener Ablage genutzt werden. Der Einsatz mehrerer VF 1008 Module hintereinander ist möglich.

Bookletmaker

Heften und Falzen

• Der Bookletmaker BM 2000 kann sowohl für eine Rückenstich-, eine Block-, als auch für eine Eckheftung genutzt werden. Die beiden Slimline-Klammerköpfe verfügen über ein Magazin mit jeweils 5.000 Klammern. Der Abstand der Klammerköpfe justierbar.
• Anschließend können die gehefteten Dokumente/ Blätter gefalzt werden.
• Die Verarbeitungsgeschwindigkeit erreicht bis zu 3.000 Sets/h.

Fronttrimmer

Randbeschnitt

• Das Fronttrimmermodul FTR 2000 ermöglicht einen Frontrandbeschnitt von bis zu 16 mm.
• Ab ca. 5 Blatt empfiehlt sich für ein professionelles Aussehen ein Frontbeschnitt der fertigen Broschüre, um einen Seitenversatz auszugleichen.

Squarefolder

Veredeln

• Bei einer Broschüre ab 10 Blatt sorgt der Squarefolder SQF 2000 für ein komplett professionelles Erscheinungsbild.
• Dieses Modul veredelt den Broschürenrücken in einem abschließenden Arbeitsgang: Aus einem V-förmigen Rücken wird ein rechteckiger gemacht. Damit wird eine Optik wie bei einem gebundenen Exemplar erzeugt.

Schuppenbandablage

Effizientes Arbeiten

• Für ein kontinuierliches und damit effizientes Arbeiten sorgen zwei Varianten von Schuppenbandablagen.
• Die kurze Ablage ist 40 cm lang und wird in das letzte Modul des Systems integriert. Die lange Schupppenbandablage (ca. 180 cm) ist variabel einsetzbar.

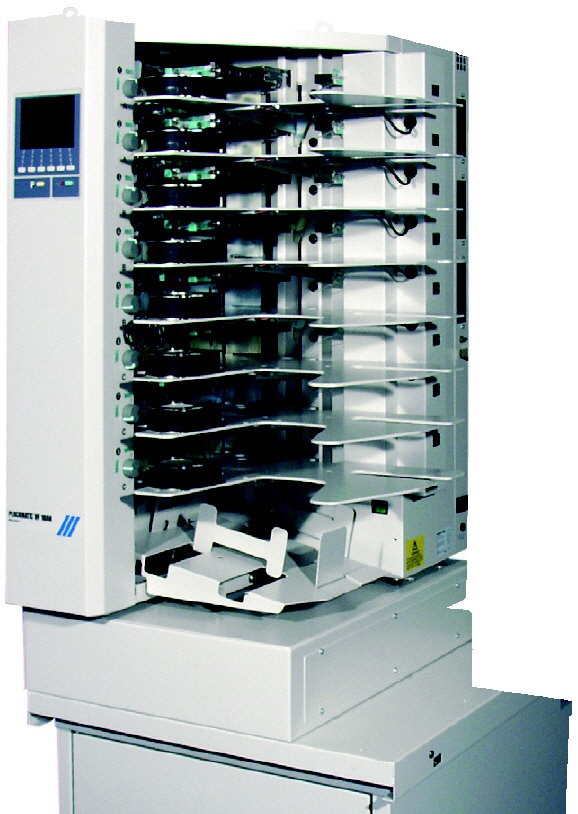

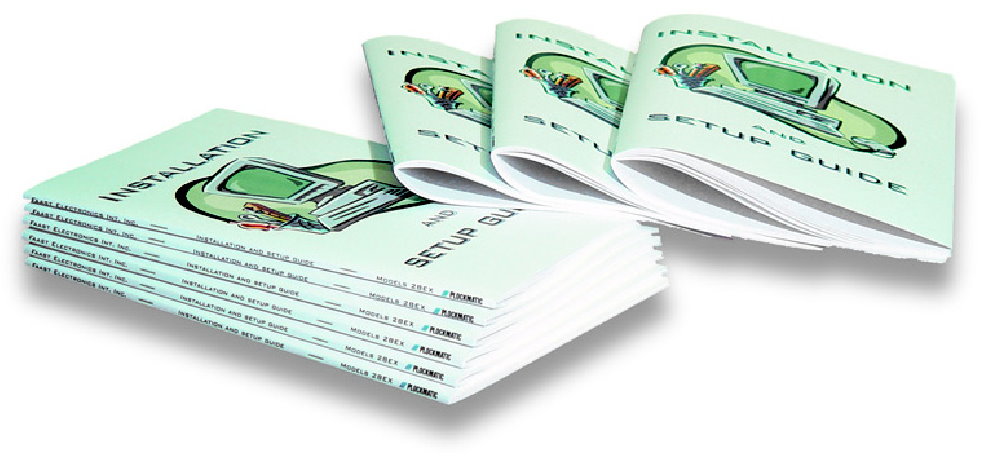

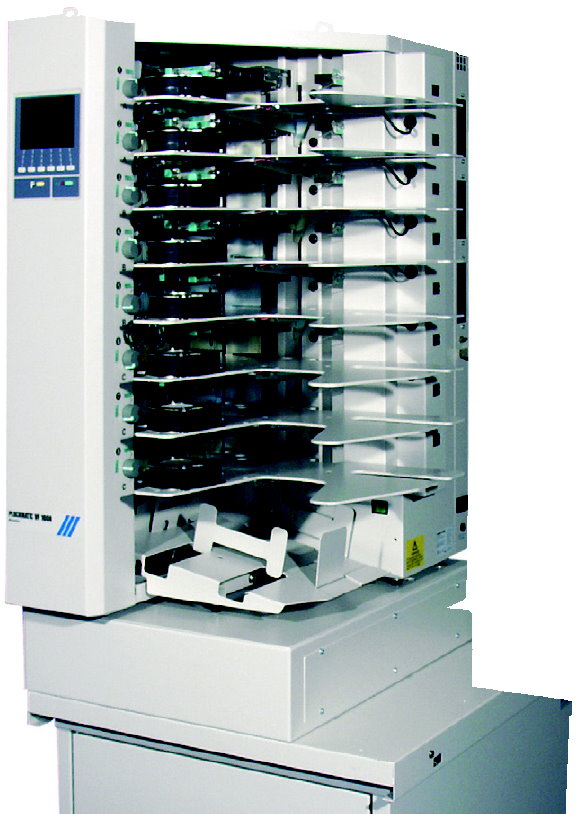

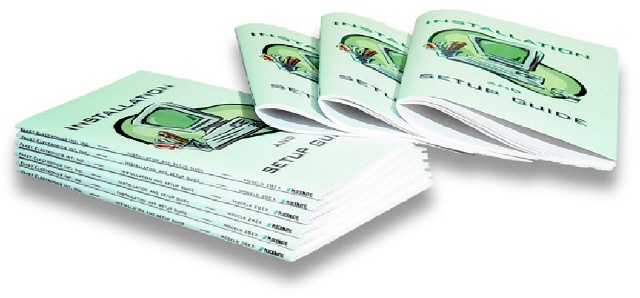

Der programmierbare Tower VF 1008 kann nicht nur als Collator, sondern auch als Feeder, d.h. mit Mehrfachabzug pro Station, eingesetzt werden. Die Saug-Blasluft-Technik sorgt auch bei Papieren mit problematischer Oberflächenbeschaffenheit für einen sicheren und schonenden Einzug. Mit Hilfe eines Squarefolder-Moduls können Broschüren veredelt werden: Aus einem V-förmigen Rücken (rechter Stapel) wird ein Brochürenrücken wie bei einem gebundenen Exemplar (linker Stapel).

LEISTUNGSDATEN AUF EINEN BLICK

BROSCHÜRENFERTIGUNGSSYSTEM DSF 1000
Module Beschreibung

Towercollator/-feeder VF 1008

• Tower mit 8 Zuführstationen
• Mehrere Tower kombinierbar
• Einzug: sichere und schonende Saug-Blasluft-Technik
• Max. Kapazität pro Station: 40 mm
• Dokumentengröße:
min. 120 x 210 mm
max. 325 x 470 mm
• Papiergewicht:
min. 50 g/m2
max. 240 g/m2
• Doppelblattkontrolle
• Papierstauerkennung
• Jobzähler/Vorwahlzähler
• 6 Betriebsarten
• Geschwindigkeit: max. 3.800 Sets/h

Bookletmaker BM 2000

• Setdicke: max. 25 Blatt á 80 g/m2 (Broschüre mit 100 Seiten)
• Dokumentengröße:
min. 120 x 210 mm
max. 320 x 470 mm
• Papierlänge (Eck-/Blockheftung):
min. 111 mm
max. 240 mm
• Papiergewicht:
min. 60 g/ m2,
max. 300 g/ m2
• Manuelle Zuführung möglich
• Heftung: Rückenstich-, Block- und Eckheftung
• 2 Klammerköpfe (Slimline): Magazine mit jeweils 5.000 Klammern
• Alternativ: Drahtheftköpfe
• Abstand der Klammerköpfe justierbar
• 10 Programmplätze
• Geschwindigkeit: max. 3.000 Sets/h (A4)

Fronttrimmer FTR 2000

• Blattlänge zum Beschnitt:
min. 250 mm
min. 125 mm (gefalzt)
• Blattlänge des beschnittenen Booklets
min. 120 mm
max. 220 mm
• Frontbeschnitt: bis 16 mm
• Geschwindigkeit: max. 2.000 Booklets/h (A4)

Squarefolder SQF 2000

• Setdicke: max. 25 Blatt á 80 g/m2 (Broschüre mit 100 Seiten)
• Papiergewicht:
min. 60 g/ m2,
max. 300 g/ m2
• Geschwindigkeit: max. 1.800 Sets/h (A4)

Schuppenbandablagen

Schuppenbandablage (kurz)

• Integriert in das letzte Modul des Systems
• Bandlänge: 40 cm Schuppenbandablage BST 4000 (lang)
• Variabel einsetzbar (mit Lichtschranke)
• Komplette Länge: ca. 180 cm

(Technische Änderungen vorbehalten)
